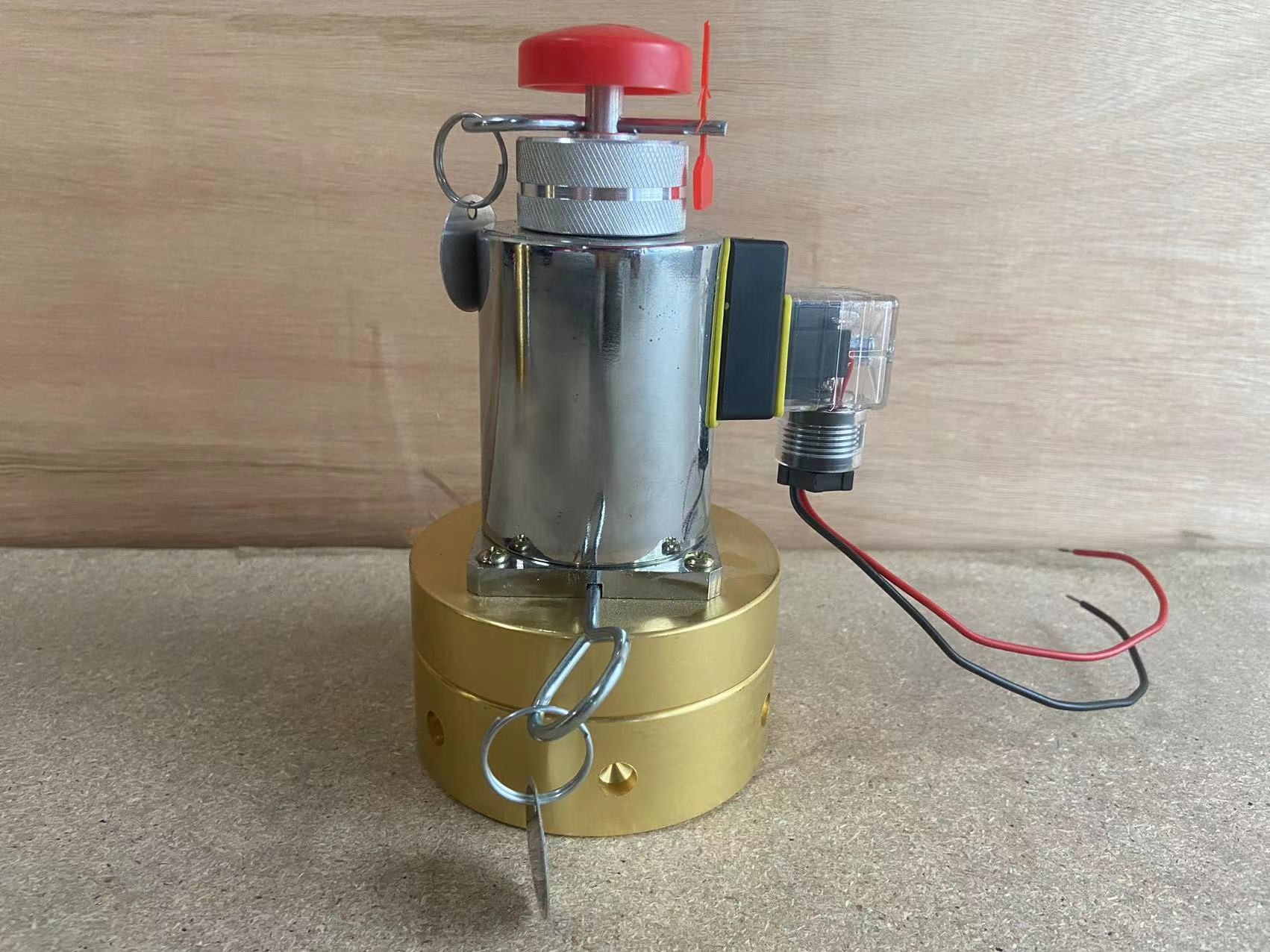

Siłownik elektromagnetyczny zainstalowany na cylindrze FM200
Zasada działania elektromagnetycznego urządzenia napędowego: siłownik elektromagnetyczny jest zainstalowany na zaworze pojemnika w grupie butli z gazem napędowym urządzenia gaśniczego.Gdy wystąpi alarm przeciwpożarowy, sterownik sygnalizacji pożarowej wyprowadza prąd DC-24V, łączy elektromagnes w urządzeniu napędowym, elektromagnes działa w celu popchnięcia urządzenia nakłuwającego, a igła nakłuwająca przebija membranę uszczelniającą na zaworze pojemnika w gazie napędowym grupa butli, aby otworzyć zawór pojemnika, tak aby N2 w grupie butli z gazem napędowym został zwolniony i napędza odpowiedni zawór selektora przez rurociąg napędowy. Zawór pojemnika grupy butli ze środkiem gaśniczym jest otwarty.
Struktura elektromagnetycznego urządzenia napędowego: składa się głównie z elektromagnesu do zaworu prądu stałego, urządzenia awaryjnego, ręcznego przycisku awaryjnego, sprężyny itp
Parametr
|
Model nr. |
MFZ1-90F/24V |
|
Siła napędowa |
90N |
|
Napięcie robocze |
DC24V |
|
Prąd rozruchowy |
1,6A |
|
Waga |
2,9 kg |
|
Wysokość |
165 mm |
|
Średnica |
M70*2mm |
